实习二  建筑制图与识图

本实验的目的是学习并掌握建筑制图的基本原理、制图标准和规定，以及制图工具的使用和维护方法，从而为参与或承担畜牧场设计任务打下基础。

     一、建筑制图的基本原理

    建筑施工图是用以表示建筑物形状、大小、内部布置和细部构造的图样，是借以表达设计构思和意图的“工程技术语言”。建筑施工图是根据正投影的原理和建筑图的规定画法绘制的。

    物体在光源的光线照射下，会在墙面或地面上产生影子，这就是投影。在投影作图中，光源称为“投影中心”，光线称为“投影线”，影子所在的墙面或地面称为“投影面”。在投影中，假设投影线能穿透物体，使物体各部分的棱线都能反映在影子里，如图实习2-1之a所示，投影线由投影中心S与物体顶面各特征点相连结，并将各线延长，使之与投影面P相交，则各交点即为相应特征点在投影面P上的投影，连接各投影点所构成的图形，即为该物体顶面的投影图。

    当投影中心S与投影面P之间的距离有限时，所有投影线均由投影中心S射出，这种投影称为“中心投影”(图实习2一1之a)。当投影中心与投影面之间的距离无穷远时，所有投影线可视为平行线，这种投影称为“平行投影”。在平行投影中，当投影线倾斜于投影面时，称为“斜投影”(如图实2一1之b)；当投影线垂直于投影面对，称为“直角投影”(如图实一15之c)。如果使空间物体的某个平面(如图实习2一1a、b、c中物体顶面和底面)平行于投影面P，上述三种投影会出现不同的结果；当中心投影的投影中心S正对物体中心时，其投影图与实物相比，形状不变，但尺寸被放大了；斜投影则形状和尺寸都发生了改变；直角投影则完全反映物体的实际形状和尺寸。因此，在建筑制图中，均采用物体的线段或平面的直角投影，称为“正投影”(如图习2一1之c)。

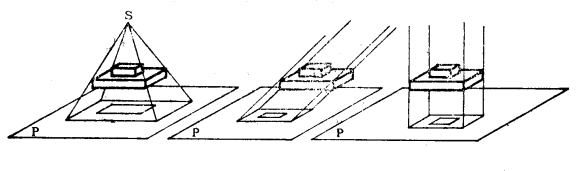

图实2－1    物体的投影

S．投影中心    P.投影面

a.中心投影    b.斜投影    c.正投影（属直角投影）

在研究物体的投影时，只反映其形状和大小而不反映其重量和材料的物体，简称为“形体”。一般形体都有前、后、左、右、上、下六个面，以及长(左右距离)、宽(前后距离)、高(上下距离)三个向度的尺寸。由图实习2一1可以看出，形体的各种投影都是呈现在投影面(图纸)上的，即都是平面图，正投影也不例外。因此，不可能把六个面的形状和三个向度的尺寸在一个投影(一张图)中全部反映出来。怎样才能充分表示形体的空间形状和尺寸呢?一般地说，用三个相互垂直的平面做投影面，用形体在这三个投影面上的三个投影，即可达此目的(如图实习2一2之a)，这称为“三投影面体系”。

    在图实2一2之a中，水平方向的投影面称为“水平投影面”，用字母H表示(即H面)；与H面垂直相交且正对读者的投影面称为“正立投影面”，用字母V表示(即V面)，与H面和V面同时垂直相交的投影面称为“侧立投影面”，用字母W表示(即W面)。图中各投影面的相交线称为“投影轴”，V面与H面的相交线称作X轴；W面和H面的相交线称作Y轴；V面与W面的相交线称作Z轴，三条投影轴的交点O，称为“原点”。

    如图实2一2之a所示，把一个台阶模型置于三投影面体系中，使模型的各个面分别平行于对应的三个投影面，然后以分别垂直于三个投影面的三组投影线，把模型分别投影到三个投影面上，得到三个正投影图(如图实2一2之b)。由于三个投影面相互垂直，故模型的三个投影也就不在一个平面上，为了能在一张图纸上同时反映出这三个投影，可如图实实2一2之b中的箭头所示，使H面绕X铀向下转至与V面相同的平面上，使W面绕z轴向右转至与V面相同的平面上，这样就可以在图纸上用三个方向的投影把形体的形状表示出来了。应当注意的是，展开H面和W面时，Y轴随这两个面分成了两部分，在展开后的H面上的Y轴用YH表示，在展开后的W面上的Y轴用Yw表示。由图实实2一2之b和c可以看出，投影面展开之后，V面投影反映了形体正面的形状和形体的长度及高度，H面投影反映了形体顶面的形状及形体的长度和宽度，W面投影反映了形体左面的形状和形体的高度和宽度。将此三个图联系起来看，V面和H面投影左右对齐，说明长度一致，V面和W面投影上下对齐，说明高度一致，H面和W面投影前后对齐，说明宽度一致，三个投影之间的这种相互关系，反映了三个投影面体系的正投影规律，可概括为：长对正，高平齐，宽相等。

     如上所述，在三投影面体系中只做出台阶模型的三个投影(正面、项面和左面)，就可以全面表示其形状和尺寸了，但有些形体比较复杂，除以上三个面之外，还需要表达其背面、底面和右面的形状和尺寸，此时，可用同样的方法在三投影面体系中做出各个面相应的三个投影。有的形体比较简单，只需画出其V面和H面投影即可。

    在做形体的三面投影时，有些看不到的部分(如孔洞等)而又必须表示出来时，可在图中准确位置上以虚线表示(见本实验作业举例)。

    投影面是设想的，并无固定的大小边界，故作图时不必画出其框线。在工程图样中，投影轴一般也不画出，只要按“长对正、高平齐、宽相等”的规律绘出三面投影即可(如图实实2一2之d)。

    二、建筑图制图标准

    建筑图作为“工程技术语言”，必须使设计制图者以外的有关人员看懂，以便于施工和进行技术交流。为此，我国国家建委于l973年修订颁布了《建筑制图标准》GBJl—73，为“工程技术语言”提供了全国统一的“文法”和“基本词汇”，必须严格遵循。现将其主要内容简介如下：

(一)图幅  图幅即图纸的大小，建筑图图幅须符合表实2一1的规定。(如图实2一2之a)。每张图纸的右下角要绘出标题栏，又称图标(如图实2一2之b和图实2一3之a)，栏中注明工程名称、图纸名称、图纸编号、设计单位及有关人员(设计、制图、审核等)签名。此外由于建筑、结构、设备等各设计工序之间必须相互关联、配合，因此，每张图纸都必须经各工种设计人员过目，并在图纸左上角会签栏内(如图实2一2，b和图实2一3，b)签字，发现问题及时提出，协商解决。

表实习2－1   图幅规定表

     （a）                                       （b）

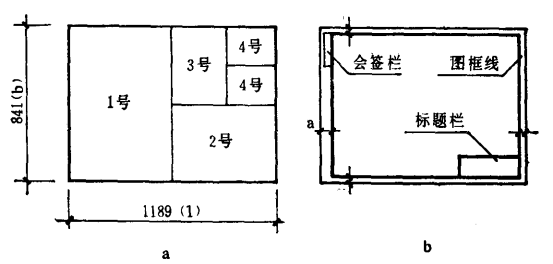

图实2-2  图幅及幅面代号

1. 图纸幅面  b.幅面代号的意义

(二)制图比例  因建筑物形体很大，不可能按实际尺寸制图，除个别构件详图外，一般都需按一定比例缩绘。制图比例可按表实习2一2选用。比例一律用阿拉伯数字表示，并注写在图形下面的图名或详图标志右侧(图实习2一4)；整张图纸中只用一种比例时，也可注写在图标中的图名栏内。

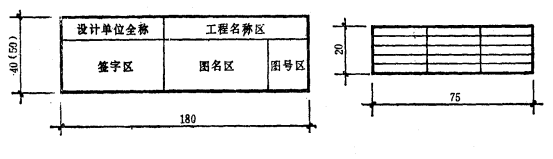

图实习2-3  标题栏和会签栏

a.标题栏（图标）  b.会签栏

表实习2一2  制图比例

*  次要平面图系指屋面平面图、地面平在图等。

(三)字体  建筑图的文字、符号、字母代号均应从左到右横向书写，标点符号要标准清楚。所有字体的高度一般以不小于4mm为宜。必要时，尺寸数字可缩小，但不得小于2.5mm。所有字体必须书写端正，排列整齐，笔划清晰。中文书写应用仿宋字，数字用阿拉伯数字、字母用汉语拼音字母。

             （a）                                        （b）

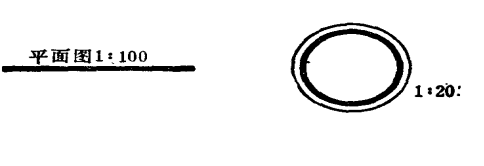

图实习2一4 比例标注的两种方式

a．平面图  b．详图

    (四)图线及画法  建筑图是由不同形式、不同粗细的线条组成的，图线的种类和用途见表实习2一3，并作如下几点使用说明。

1．定位轴线及编号  为便于施工，墙、柱、梁、桁架等，均应绘出其轴线(中心线)，称为定位轴线。用点划线表示，并予以编号。平、立、剖面图中水平方向的轴线，用阿拉伯数字从左至右依次注写，垂直方向的轴线，用汉语拼音大写字母（不得使用I、O及Z）自下而上顺序注写。轴线编号一般应注写在图面下方及左侧(如图实习2一5之a)，前后、左右不对称的平面图，则上下、左右均需标注轴线。在两相邻轴线之间如加附加轴线时，可用分数表示，分母表示前一轴线的编号，分子表示附加轴线的编号(如图实一20之f和g)。

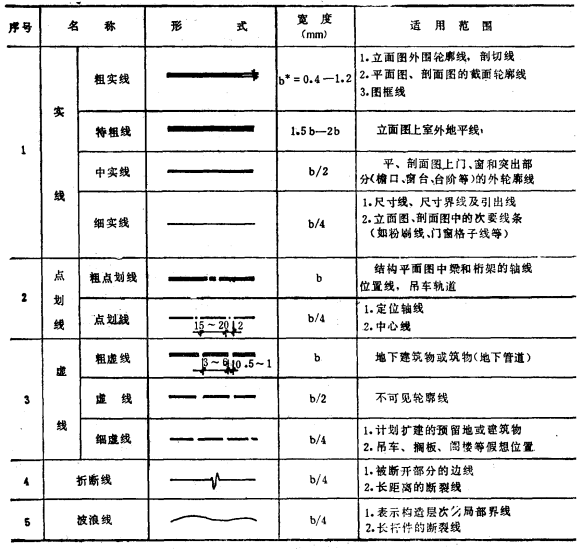

表实习2一3  图线种类及用途

* b表示粗实线的宽度，其他各种线的宽度均以b的倍数表示。

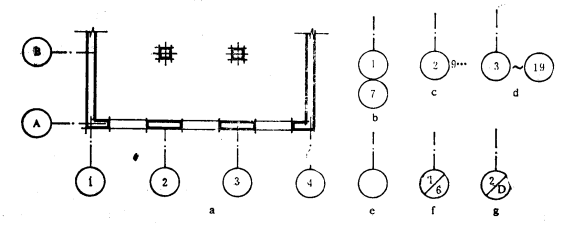

图实习2一5  定位轴线和编号

a.轴线注写方法  b．适用于两条轴线  c.适用于三条或三条以上轴线  d．适用于三条以上连续编号的轴线  e．通用轴线  f和g．附加轴线

在详图中的轴线编号，必须与其所表示的原图之轴线编号一致。如果一个详图适用几条轴线时，应将各有关轴线编号注明，如图实习2一5之b适用于两条轴线，图实习2一5之c适用于三条或三条以上轴线，图实习2一5之d适用于三条以上连续编号的轴线，图实习2一5之e是适用于所有轴线的通用详图。

2．剖面剖切线  剖面图的剖切位置和剖视方向，用剖切线表示，一般剖向图面的上方或左方。剖切线应尽量不穿越图面上的线条。剖切线需转折时，一般以一次为限。被剖切的图面与剖面图不在同一张图纸上时，应在剖切线下注明剖面图所在的图纸号；剖切线应以阿拉伯数字按顺序编号(如图实习2一6，a)。构配件的截面剖切线，可将编号注写在剖切线的剖视方面一侧，如向左剖视则编号在左侧，向下剖视则编号在下方(如图实习2一6，b)。

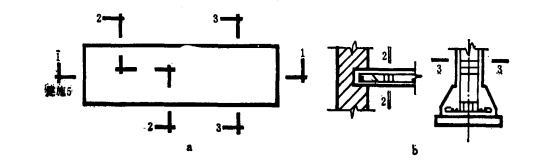

图实习2-6  剖面图剖切线的画法

a.平面图上剖切线的画法  b.构配件截面剖切线画法

    3．引出线  引出线是用以注写说明或索引详图的图线，应用细实线。一船以45°，60°，90°引出，文字说明注写在直线上面；索引详图的引出线应对准索引标志的圆心，同时索引几个相同部分时，各引出线应尽量相互平行(如图实习2一7之a和b)。多层构造引出线必须通过被引的各层，文字说明按构造层次顺序注写在横线一例(如图实习2一7，c)。

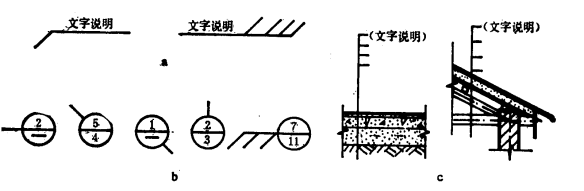

图实习2-7 引出线的画法

a.文字说明引出线  b.索引详图引出线  c.构造说明引出线

4．尺寸线  是用以标明图面各部尺寸的细实线。尺寸线上必须以尺寸界线标出所示部位范围，其尺寸起止点，以中粗线在尺寸界线与尺寸线相交处画45°短划表示。尺寸线及其注字应尽量在图面轮廓线以外。尺寸数字应尽量标注在尺寸线上方中部，必要时(如尺寸过密)可在尺寸线上、下交错标注，或以引出线标注，最外边者可注在尺寸界线外侧。对于不同方向的尺寸线注字，应在注好水平方向尺寸后将图纸顺时针转90°，再标注垂直方向的尺寸(如图实习2一9。建筑图的尺寸注字不论图面所用比例大小，均标注物体的实际尺寸，总平面图的尺寸注字以米（m）为单位，其他图面尺寸注字一律以毫米(mm)为单位。

（五）标高符号  是用以表示某部位高度的符号。除在总平面图中表示室外整平标高时采用全部涂黑的三角形外，其他图面一律采用实-24的符号。标高注字一律以m为单位（注至小数点后第三位），零点标高注为±0.000，正数标高前不加正号，负数标高前必须加负号。

（六）索引标志   图面中某一部分或构件另有详图时，用引出线标注详图索引。详图索引以直径8－10mm的单圆圈表示，其表示方法如图实习2一8A之a、b、c。被索引的详图下需用外细内粗的双圆圈详图标志标明，内圈直径一般为14mm，外圈直径一般为16mm（如图实习2一8，B），以便按详图索引查找该详图。例如，在2号图纸上看到图实习2一9A之b这样的详图索引，说明在4号图纸上有该部分的详图，详图编号是5号，则可在4号图纸上找到画有图实习2一8B那样的详图标志（可为其中的一种），该图即所找的详图。

（七）指北针  在总平面图的右上角，绘出指北针，其直径一般为25mm。指北针下端宽度为圆圈直径的1／8。

（八）图例  建筑图需使用各种图例来表示不同建筑物、建筑构件和建筑材料等。《建筑制图标准》规定的部分图例如表实习2一4、表实习2一5和表实习2一6。表中没有而需自行规定的图例，为使人看懂，需在图样中注字，或在图样外绘出自定图例。

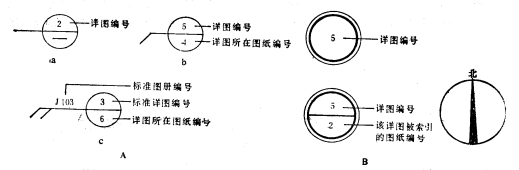

图实习2－8  详图索引和详图标志

A．详图在本张图纸上的索引方法    B．详图标志

a. 详图在本张图纸上的索引方法  b. 详图不在本张图纸上的索引方法

c.采用标准图时的索引方法

三、建筑图的内容和阅读方法

    畜牧场的全套建筑施工图纸，少则十几张，多则几十张、上百张，但可归纳为：(1)首页图，包括图纸目录和设计说明；(2)建筑施工图(简称建施)，包括全场总平面图，各种房舍的平面图、立面图、剖面图和构造详图；(3)结构施工图(简称结施)，包括结构设计说明书、结构布置平面图和各种构件的结构详图；(4)设备施工图(简称设施)，包括给排水工程图、采暖通风工程图、电器照明工程图。畜牧兽医工作者需重点掌握建筑施工图的内容和阅读。

阅读牧场建筑施工图之前，应先了解该场的工艺设计，并熟悉制图标准。全套图纸的阅读应先看说明书和首页图，以掌握该套图纸有多少类别，每类有几张图，每张图包括哪些内容，然后再顺序阅读建施、结施和设施。阅读每张图纸时，应先看图标、文字，后看图样，阅读图样时，应当由轮廓到细部仔细阅读，并应将平、立、剖面图对照阅读。

(一)总平面图

    1．内容与作用  总平面图是牧场全场地形地势、道路、绿化、建筑物和构筑物的水平投影(H面投影)。它表达了房舍的种类、数量、形状、大个及其位置、朝向和相互关系；也表示出场区界线、道路及绿化布置等。总平面图不仅可指导房舍施工，布置道路、绿化，而且可据此绘出各工种需要的总平面图，如给排水、采暖及电气管线总平面图。

阅读方法和步骤  仅以图实习2一9为例说明总平面图的主要内容、阅读方法和步骤。

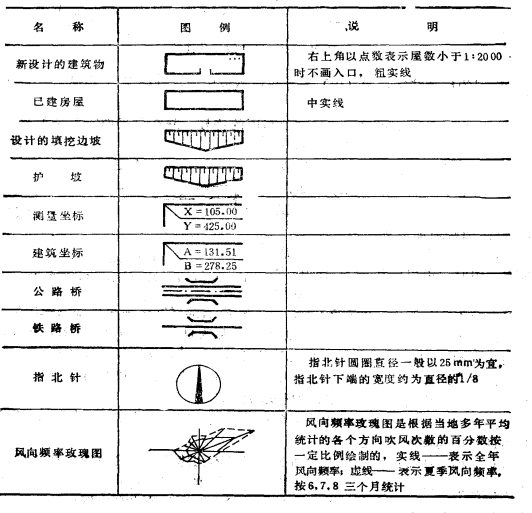

表实习2－6  总平面图图例

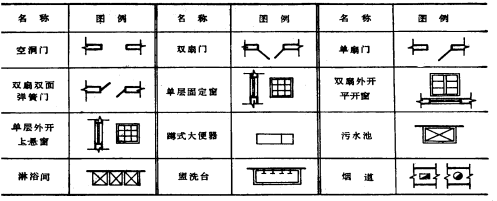

表实习2－5  建筑配件图例

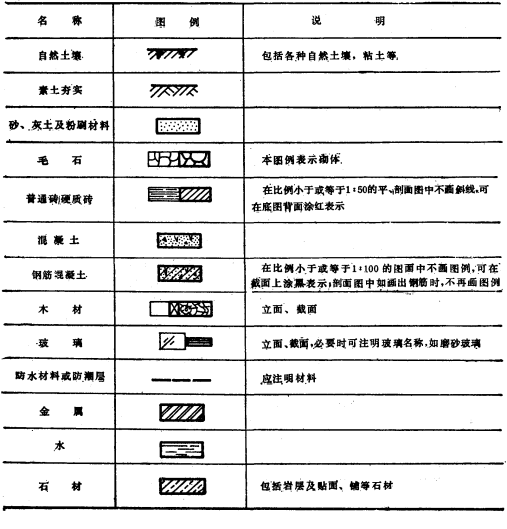

表实2－6  剖面上材料图例

1．

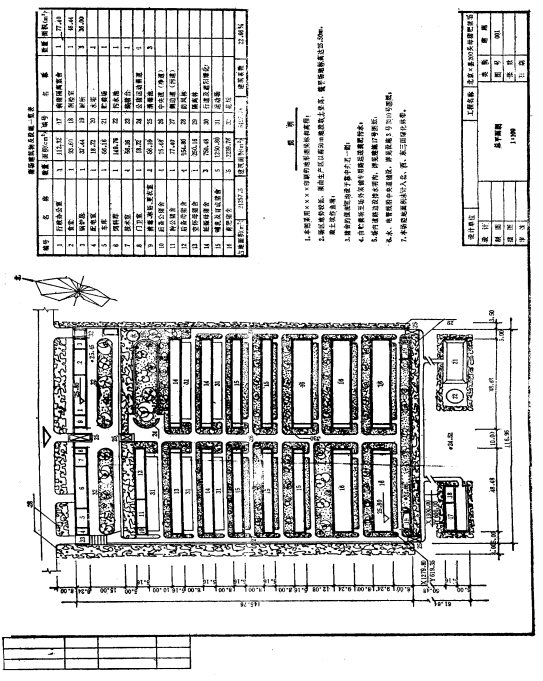

图实习2-9  某猪场总平面图

    (1)由图标和文字说明可以看出，该场占地面积24257. 5m2(约2．43ha)，房舍建筑面积4597．78m2，建筑系数22.66％(如不计算隔离带为29．96％)；

    (2)由图面首先看出，场地宽为l16.96m，场前区和生产区长145.76m，近乎方形；房舍为双列布局，最北面为上风向，在地势高处，安排了场前区；生产区的猪舍，西列为8排，东列为7排；隔离区放在最下风向和地势低处，并与生产区有相隔50.48m的卫生间距；场四周和各区之间种植了防风隔离林带，全场对行道绿化、遮阳绿化及绿地都进行了规划；所有房舍朝向均为南偏东约15°；

(3)由图面细部可看到，该场按功能关系和防疫要求，由北向南顺序安排了公猪及  后备猪舍、空怀母猪舍、妊娠母猪舍、哺乳及育成猪舍、肥猪舍。在公猪舍对侧，设置了公猪运动通道。为有利于防疫，所有通向场外的门均设消毒池；装猪台、饲料库、车库都靠场外路，以杜绝车辆进场。此外，人员出入场均需经场门旁的消毒淋浴更衣室。从图中还可看到，各种房舍的位置、长宽尺寸。由场区东北角、西南角和隔离台以东的三个高程点，可看出地势北高南低。由生产区西南角的一栋肥猪舍室内地平可以看出，在场地整平标高达25.50m后，所有房舍室内地平标高要比室外高0.30m。各房舍的位置均可按肥猪舍西南角坐标来确定。

  (二)建筑平面图

    1．内容与作用  建筑平面图是假想在房舍门窗洞高度作一水平剖切，取走上部后所作的H面投影(如图实习2一10)。平面图表示房舍的平面形状和尺寸、房间的位置、墙(柱)的位置和厚度；门窗的位置、宽度、开启方向；房舍内部各种设备和设施的形状、位置、尺寸；地面的标高、坡度；门前的台阶和坡道的形状、位置及尺寸；表示剖面图的剖切位置线；其它与施工有关的轴线位置和编号，预留洞和预埋件的位置，详图索引等。多层房舍需每层绘一幅平面图，各层完全相同时可只绘一幅。平面图和立面图、剖面图一起，全面地表达房舍的形状和各部尺寸及材料，是技术设计的依据，也是施工的依据之一。

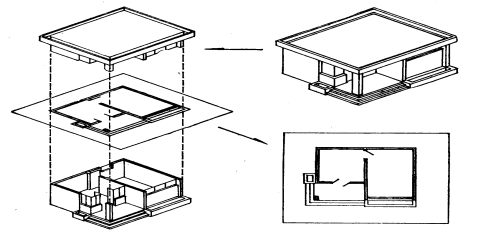

图实习2一10  房舍平面图的形成

    2．阅读方法和步骤  现以北京某郊区县200头基础母猪规模的肥猪场的哺乳及育成猪舍为例(如图实2-9)，说明房舍平面图的主要内容和阅读方法及步骤。

(1)  由图标可看出该图纸的名称、内容、设计单位及人员、图纸编号等；

(2)由粗到细、由外向里看图。首先可看出该猪舍纵向共17条轴线，说明有16间，其中1间为值班室和饲料间，15间是容纳猪的部分。可看出该猪舍总长度为48.48m，跨度为5.16m，每间开间为3m；该猪舍为单列有窗式，除南墙为0.24m厚砖墙之外，其余三面墙均为0.36m厚砖墙。

(3)该猪舍每间设0．8m宽的南窗2个，0．9m宽的北窗1个。靠西山墙和东端的值班室各设宽1.20m的大门1个，门前设长2m的坡道，门内没有消毒池。值班室面积为2.76×2.76m2，室内设有洗手盆。值班室北侧为饲料间，其位置恰与饲喂通道相对，饲料间内设有水龙头。

    (4)靠北墙为宽1．16m的饲喂通道，沿通道南侧设2个冲圈龙头。通道以南为网上猪栏，每栏设母猪防压架和仔猪保温箱各1个，每栏南端还设猪饮水器1个。防压架北端为母猪食槽。猪栏与南墙之间为1.2m宽的清粪通道，在通道中央距猪栏0．4m处设一条0．3m的通长地沟，上盖铁蓖子。

    (5)由于平面图只能表达畜舍长、宽两个向度(平面)的情况，必须配合表现高度方向的剖面图。因此，在图中部还可看到A—A剖面图的剖切位置线，说明该剖面图转折剖切一次，恰能切到南北两窗，剖切后由西向东投影。

    (三)建筑剖面团

1．内容与作用  房舍剖面图是在适当位置(能尽量全面表现房舍内部情况的位置)作假想的垂直剖切，移开不需要的部分后所做的W面投影(如图实2一11)  其剖切位置需在平面图中用剖切位置线表示出来，有时一栋房舍需要做几个剖面图方能全面表达房舍内部情况，此时，平面图中也应有相应的几条剖切位置线，并予以编号(如A—A，B—B…或I—I， Ⅱ—Ⅱ……)。畜舍剖面图主要表示畜舍的内部结构、构造形式，及内部设施和设备的高度尺寸，以及在跨度方向上的位置和尺寸(与平面图一致)；畜舍某些结构构件的材料、厚度和做法(如构造较简单的屋顶、吊顶、墙身、地面等)；某些构造较复杂的结构构件和内部设施及设备的详图索引；地面标高及坡度等。畜舍剖面图与平面图配合才能全面表达畜舍的空间形状和尺寸，因此，同样是技术设计和施工的依据。

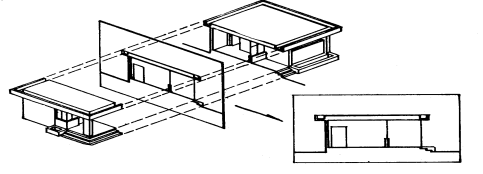

图实习2-11  剖面图的形成

2．阅读方法和步骤  仍以图实2一12的哺乳及育成猪舍为例，说明剖面图的主要内容、阅读方法和步骤。

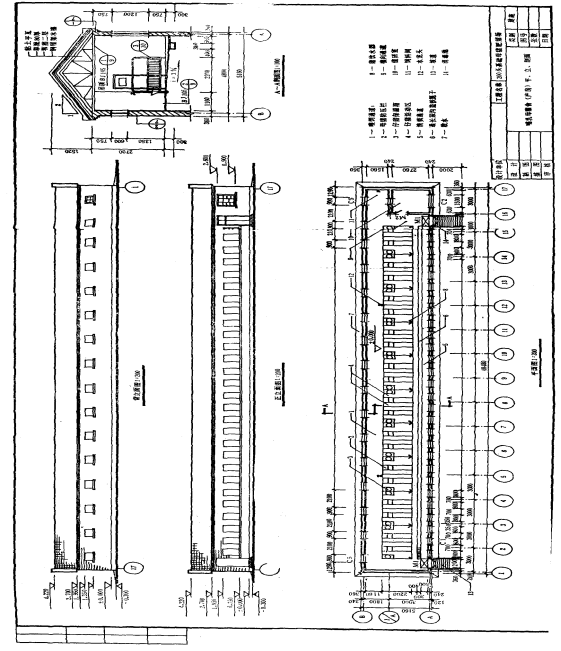

图实习2-12  某猪场哺乳、育成舍平、立、剖面图

(1)首先看到该A—A剖面图是在畜舍中部剖切后，由西向东的投影；该猪舍为双坡式瓦屋顶，屋顶北坡的三角形表示屋顶坡度为1：2；屋架下设有吊顶；跨度方向(南北)的尺寸与平面图一致；在高度方向上，饲喂通道处的室内地平定为±0.000，较舍外地平高0.3m，柁下高度为2．7m，屋脊高度为4．22m。

    (2)该猪舍采用钢屋架、木檩条及草泥挂瓦屋顶结构，吊顶做法采用BJ105标准图。砖封檐，檐口做法另有详图(在7号图纸上的1号详图)。

    (3)北墙为0.36m厚砖墙，南墙为0.24m厚砖墙，墙身做法另有详图。南北窗上缘高度均为1.95m，南窗高1.2m，北窗高0.6m。

  (4)地面做法采用BJl05标准图。饲喂通道地面未设坡度，饲喂通道以南地面坡度为0％，均坡向通长地沟。猪栏至南墙间为清粪通道，通道中央有地沟。

    (5)猪舍中央为高出地面的网上猪栏，其材料、尺寸做法均在62号图纸的3号详图上。

    (四)建筑立面图

    1．内容与作用  房舍的立面图是房舍正面、背面外观的V面投影及两侧面外观的W面投影。立面图表现了房舍各面的外观形状、培面及屋顶材料、各部标高。立面图是与平面图和剖面图相配合，主要说明房舍外观的建筑图。

    2．阅读方法和步骤  仍以图实习2一12的哺乳及育成猪舍为例，说明立面图的主要内容、阅读方法和步骤。

    (1)图中绘制了该猪舍的正(南)立面和背(北)立面图(由立面图中的两端轴线编号可以看出其方向)，而没有绘东、西侧立面图，这是因为该栋猪舍侧立面形状、尺寸完全可以由A—A剖面图看出，故不必另行绘制。

    (2)由两个立面图可以看到，该猪舍为平瓦屋顶，清水砖墙；南墙面上每间2樘窗，北墙面上每间l樘窗，各窗的宽度与平面图一致，标高(以m为单位)与剖面图一致；值班室的窗和南墙上的2个大门的高度在平面和剖面团上没有反映出来，而在正立面图上可以看出门窗上练高均为2．4m，窗台高为0.9m；该猪舍所有窗均为外开平开窗。

   四、建筑图的画法

    (一)确定绘制图样的数量  根据房舍的外形和内部构造的复杂程度，并考虑到技术设计和施工的需要，来决定绘制哪几种图样。例如，当侧立面形体不复杂时，绘制了剖面图可不再绘侧立面团；又如，剖面图的剖切线只许转折一次(内部构造简单者可以不转折)，故构造复杂的畜舍就需绘制几张剖面图；再如，由于平立剖面图比例都较小，有些细部不能画得很细，特别是某些在畜牧兽医技术和畜牧生产上有特殊要求的设施和设备，或者某些不常见的非标准设计，像畜栏的铁栏杆、粪尿沟、沉淀池、消毒池、漏缝地板、食槽、铁水器等等，为方便技术设计和施工，应该绘制详图。确定需绘制图样的数量时，应对各栋房舍统筹考虑、安排，防止重复和遗漏，并在保证需要的前提下，图样数量应尽量少。

    (二)徒手绘制草图  根据工艺设计要求和实际情况及条件，把酝酿成熟的设计思想，按投影原理徒手绘成草图。绘制草图虽不按比例、不使用绘图工具，但图样内容和尺寸应力求详尽，细部可只画一局部(如一间、一栏)。根据草图再绘制正式图纸，可以避免修改和返工。

    (三)选择适当的比例  各种图样的常用比例可参阅表实习2一2，并考虑图样的复杂程度及其作用，以能清晰表达其主要内容为原则来决定所用比例。

    (四)合理进行图面布置  每张图纸都要根据需要绘制的内容、实际尺寸和所选用的比例，并考虑图名、尺寸线、文字说明、图标等的位置，计划和安排这些内容所占图纸的大小及其在图纸上的位置。要做到每张图纸上的各种内容主次分明，排列均匀、紧凑、整齐；同时，在图幅大小许可的情况下，应尽量保持各图样之间的投影关系，并尽量把同类型、内容关系密切的图样，集中在一张图纸上或顺序相连的几张图纸上，以便对照查阅。一般应把比例相同的一栋房舍的平、立、剖面图绘在同一张图纸上，房舍尺寸较大时，也可在顺序相连的几张图纸上分别绘制。按上述内容计划布置之后，即可确定所需图幅大小(见表实习2一1)。

    (五)绘制图样  一般是先绘出平面图，然后绘制剖面图。这样即可根据投影关系，由平面图引线确定正、背立面图纵向各部位的位置，再按剖面图的高度尺寸，绘出正、背立面图。此后，由正、背立面图引线确定侧立面图各部的高度，再按平、剖面图上的跨度方向尺寸，绘出侧立面图。

    为了使图样绘制准确、整洁，提高制图速度，各种图样均应按以下步骤进行绘制：

1．绘控制线  按图面布置计划，留出注写尺寸、代号和文字说明等的位置，在适当的位置上用较硬的铅笔(H)，按所定比例和实际尺寸先绘定位轴线、墙柱轮廓线、室内外地平线和屋顶轮廓线(剖面和立面)、其他主要构造的轮廓线(台阶、坡道、雨罩、阳台等)。房舍平、立、剖面图的控制线画法，分别见图实习2一13、图实习2一14及图实习2一15图中之a。

2．绘门窗及其他细部  按设计尺寸用较硬铅笔轻淡地绘出门窗位置和尺寸，然后绘出舍内各种设施和设备的位置和尺寸(见图实习2一13、图实习2一14和图实习2一15图中之b)。

3．加深图线  以上两步是打底稿工作，完成之后需进行仔细检查，确认无误后，擦去不需要的线条，再按制图标准规定的线型(见表实一15)用较软的铅笔(HB或B)或绘图笔、直线笔，分别加深、加粗各图线或上墨线。用绘图笔或直线笔上墨线时，要特别注意图中粗细相同的线型应同时画，并由细到粗，画完一种线型再画另一种，而且画每种线型时，还应由上到下、自左至右依次画，切忌粗细线型不分先后和上下左右地不按顺序画，这样不仅容易用错线型，而且往往在画过后的墨线未干时就被擦抹而弄脏图面。在图线加深、加粗之后，应按轮廓清楚、线型正确、粗细分明的要求，仔细检查一遍(见图实习2一13，图实习2一14和图实习2一15图中之c)。

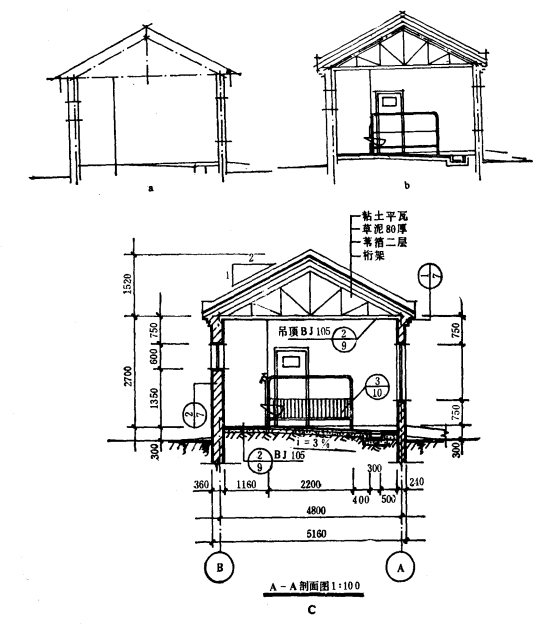

图实2-13  剖面图制图步骤举例

4．标注尺寸和文字  各种图样中的尺寸要表示出各部分的准确位置，并执行制图标准中有关尺寸标注的规定。总平面图中至少应标注两道尺寸，外边一道是总长度或总宽度，里面一道是房舍建筑物、构筑物的长度或宽度，以及建筑物、构筑物之间的距离，尺寸数字一律以m为单位。房舍建筑平面图中，外墙尺寸应标注三道，最外一道是外轮廓的总长度或总宽度，中间一道是轴线间尺寸，最内一道标注门窗洞口尺寸及墙厚或外墙其他构造(台阶、坡道等)的尺寸，尺寸注字单位一律为mm；剖面图中除长、宽尺寸注法与平面图相同外，还应标注各部分的高度尺寸，至少应标明室内地平、窗台、门窗上缘、吊顶或柁（梁）下高度等尺寸，注法同平图。立面图中只标注标高符号和标高，注法以m为单位。标高符号在平面图和剖面力中也应标明±0.000所在位置。

除尺寸标注之外，各图中还应注写房间名称、设备或设施名称、门窗编号、轴线编号、详图索引、必要的文字说明及图名、比例等。

注写尺寸和文字可参看图实2-13、图实2-14和图实2-15各图中之c.

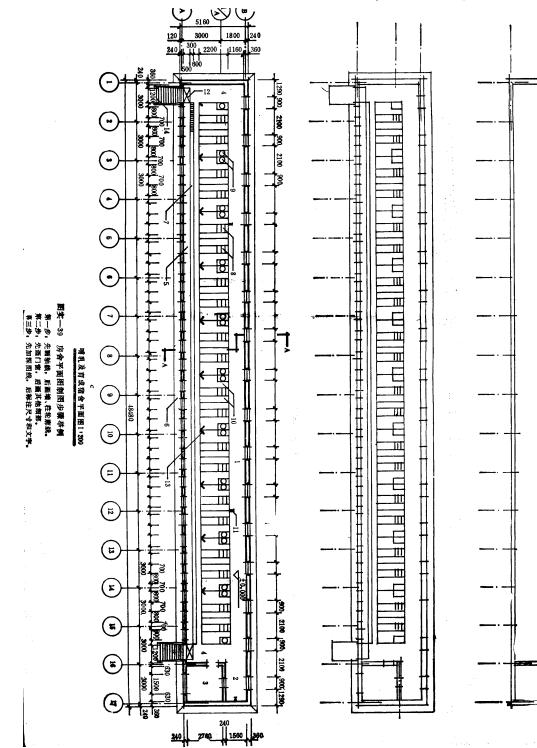

图2-14 某猪场哺乳和育成舍平面图

图 2-15   某猪场哺乳和育成舍正立面图

课后作业：

模拟现有畜禽舍房屋平面图、剖面图，以小组为单位，按照老师要求的比例，缩绘或者扩绘1-2份建筑平面图和剖面图。
