PROTUES和KEIL操作入门

2012年侯俊才

一、 新建Protues文件

1、

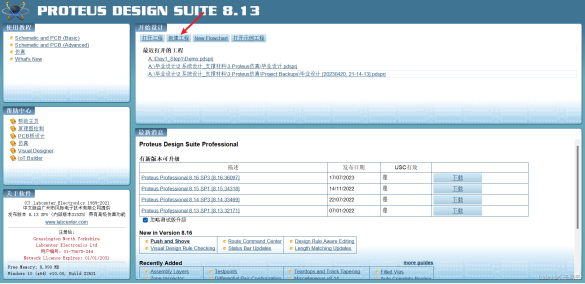

打开Proteus软件，点击新建工程：

2、          修改工程名字和工程保存路径：

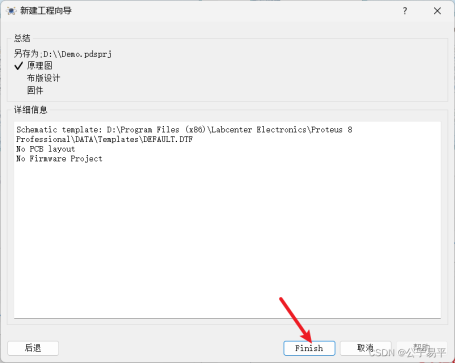

3、          接着一直点Next，到最后点击Finish，工程创建完成：

二、Protues绘制电路原理图流程

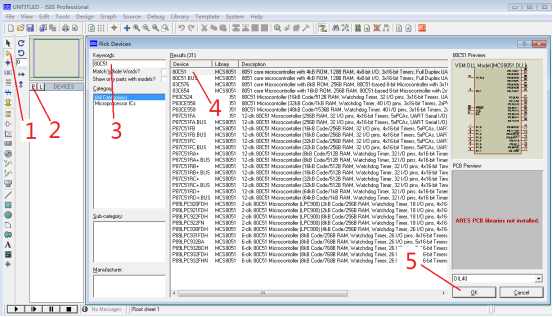

1、打开PROTUES,按照给定学习视频资料创建工程项目，然后查找器件,操作如下图所示，按顺序鼠标左键点击图标1,2，在3所指框内输入元件型号，如“80C51”，按4所指选中找寻的元件，按5所指点击“OK”。所有元件若知道型号，可在搜索栏输入找出。

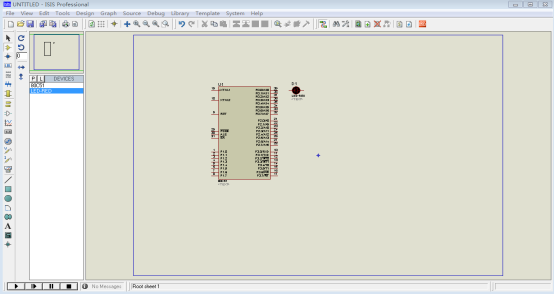

2、在作图框内点击一次鼠标左键，即可将单片机放置进去，如下图。

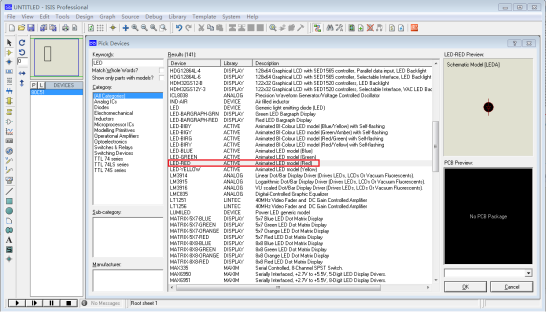

3、按同样操作找见发光二极管LED,选择红色的LED-RED,并将其放置于作图区，并从鼠标右键选项中选择调整二极管方向（二极管单向导电）

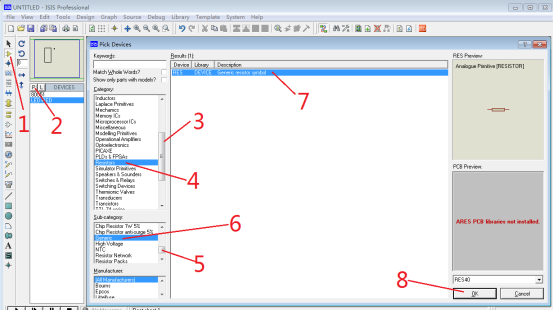

4、找限流电阻。因为二极管导通电压比较低，要有限流电阻（300-1k欧姆）来保护，电阻查找如下：点击1、2，向下拖动动条3，看见Resistors（电阻），按4点击，拖动滚动条5，直至看见Generic（通用），按6点击，再点击7、8，然后在作图区点击鼠标左键摆放好电阻。

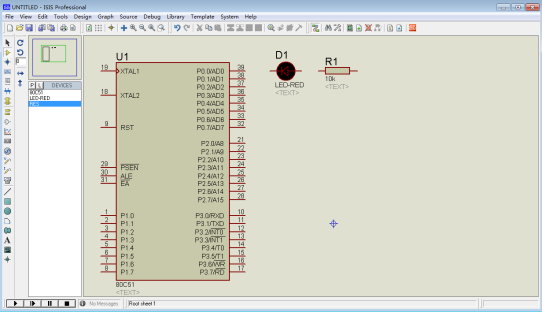

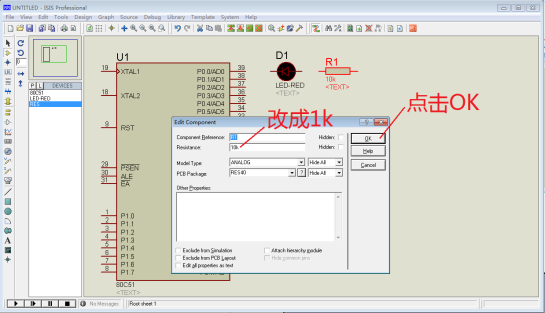

5、调整阻值大小。在电阻中心鼠标左键双击，跳出属性窗口，建议将10k改成300，再点击OK。

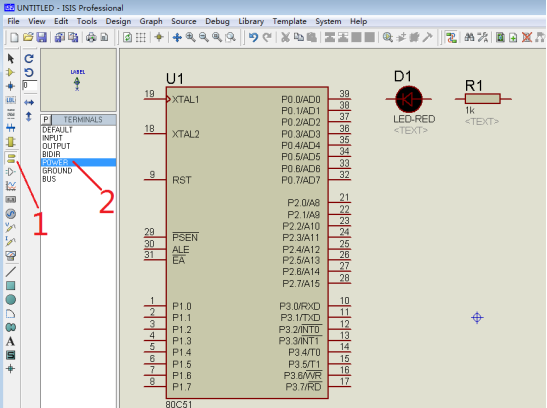

6、找电源，如下图点击1，在点击2选择Power，在作图区左键摆放电源（默认5V）。

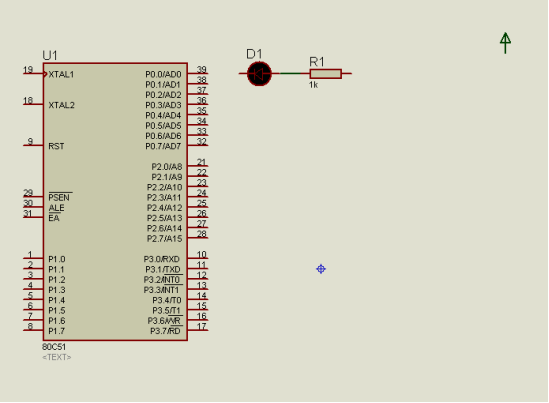

7、连接导线，鼠标靠近二极管管脚，捕捉到后左键连接到电阻管脚。

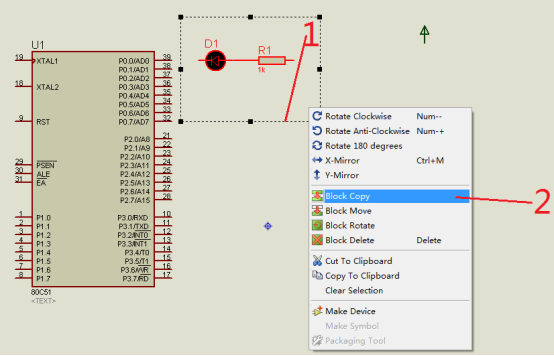

8、复制器件。鼠标左键将LED和电阻画框框住，右键选择BLOCK CIOPY,然后摆放处8组。

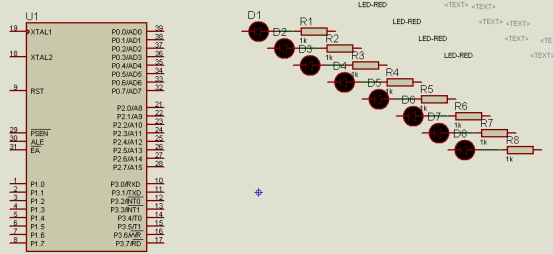

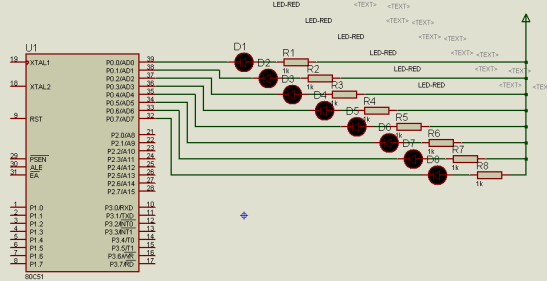

9、按下图连导线。原则是整洁好看，线横平竖直，尽量紧凑，交叉要少。通过移动元件来调整。

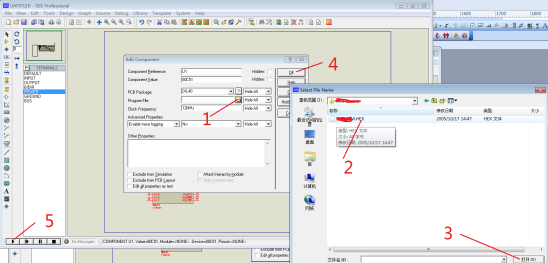

10、加载程序。在单片机中心左键双击，跳出属性窗口，如下图。点击1，然后在相应文件夹下找出你自己事先编译形成的HEX文件，点打开，将其添加进单片机，按4点击OK，再按5执行程序即可看到仿真结果。此处提到的HEX文件是事先在Keil下形成的文件，后缀为hex，此文件的路径中不要出现汉字，是指单片机可执行的二进制代码。

三、Keil编程流程

以AT89C51单片机为例（在我们课程学习都可以选AT89C51单片机），学习如何使用keil uvision4 来编写程序。

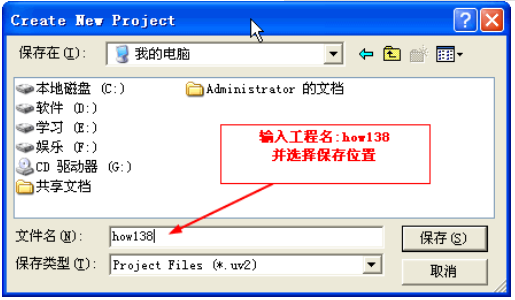

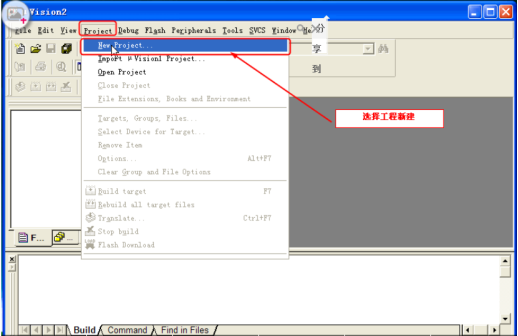

1、创建工程项目。启动Keil软件，在菜单栏上选择project菜单下的new project (新建一个工程)，自己选择工程存储存位置，最好新建一文件夹，然后把工程保存在这一文件夹里面，保存之前先输入文件名如：how138。

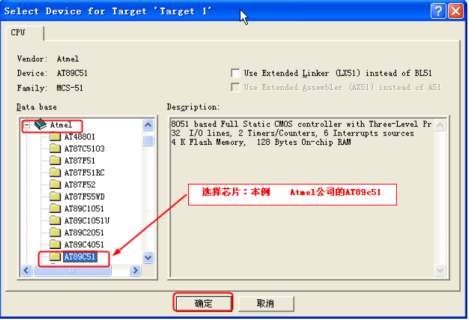

点击保存之后会弹出选择芯片对话框，要用的是AT89C51单片机，所以选择ATMEL公司的AT89C51单片机即可，然后单击确定。

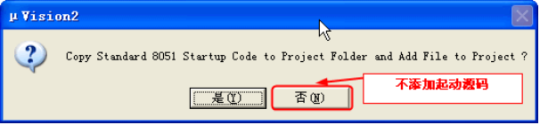

软件会弹出提示框：问你是否添加默认代码，不需要所以选择否。

2、新建源程序文件(本例使用汇编语言)

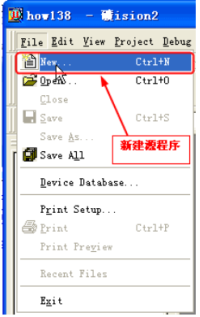

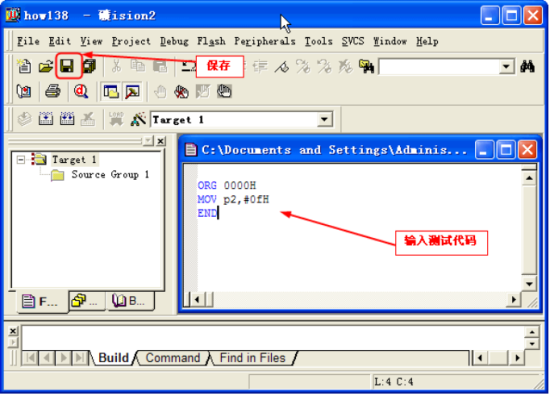

选择菜单 File 中的New建源程序文件，代码框中输入代码。

输入完成之后点击保存，并输入文件名：Text1.a (注意:要输入后缀名a。若是C51，后缀为c)，把文件保存在工程文件夹所在的目录里。然后关才源程序编辑框。

3、把源程序添加到工程中

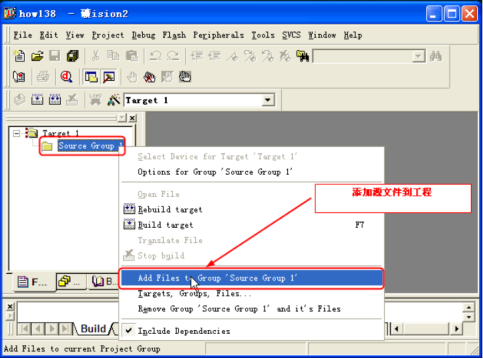

    Source Group 1单击右键，弹出的菜单里选择Add file to Group。

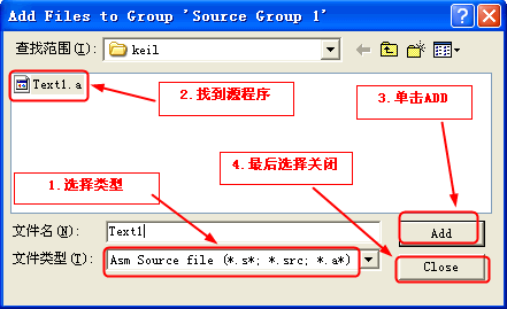

在文件列表里选择前面保存的汇编语言程序文件。

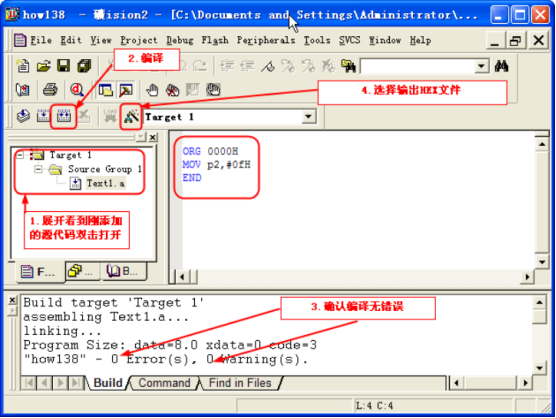

然后找到第二步建立的源程序Text1.a，选择之后单击ADD按钮一次，最选择择关闭。此时源程序已经添加到工程中，在文件列表中可以看到。对源程序进行编译，如果代码输入正确会提示编译成功。

4、编译并生成Hex文件

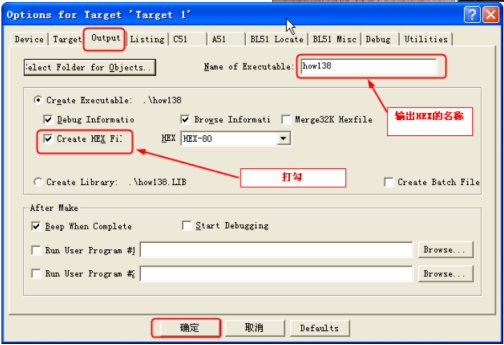

选单击按钮（上图中4所示），弹出的对话框中选择OUTPUT选项卡，在 Creat Hex 那一项打勾，再点击“确定”。

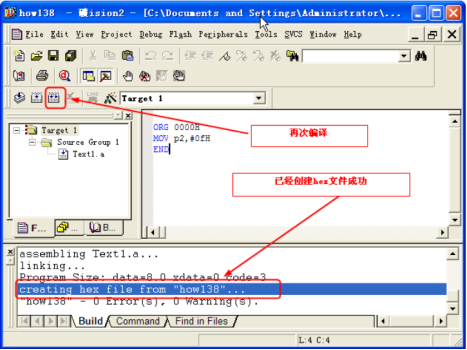

回到keil界面选择编译，就可以看到提示已经成功生成HEX文件。若有错误将在下面信息栏提示，修改后重新编译。

此时HEX文件已形成，默认存放在项目工程文件夹中，仿真或烧录是在该文件夹下查找添加即可。

PROTUES下载链接：

https://pan.baidu.com/s/1Fmkf9mm-av6F-7OXON6XaA?pwd=twy5

提取码：twy5

Keil C51下载（选择C51）：

https://www.keil.com/download/product/

keil注册机链接：

https://pan.baidu.com/s/1s8P7z14TmWvvIuPFdcX6-w?pwd=j5p9

提取码：j5p9

KeilC51安装步骤：

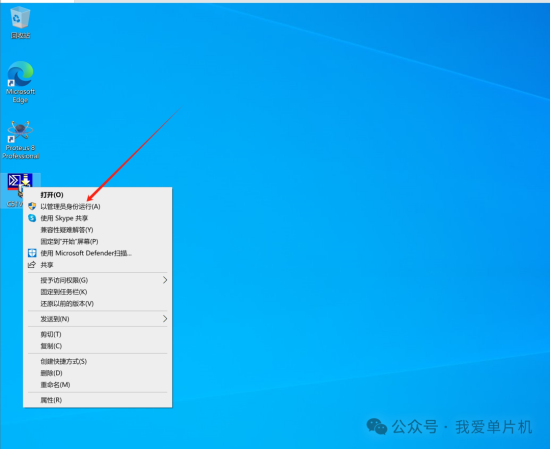

1.鼠标右击【Keil uVision c51 V9.61】选择【以管理员身份运行】。

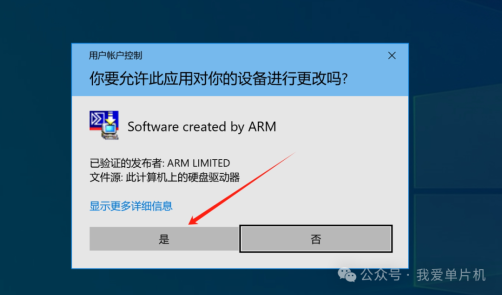

2.点击【是】。

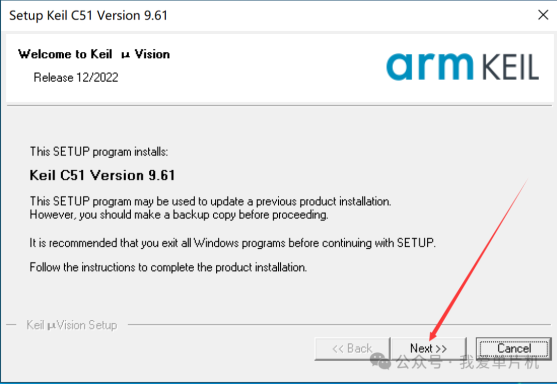

2.点击【next】。

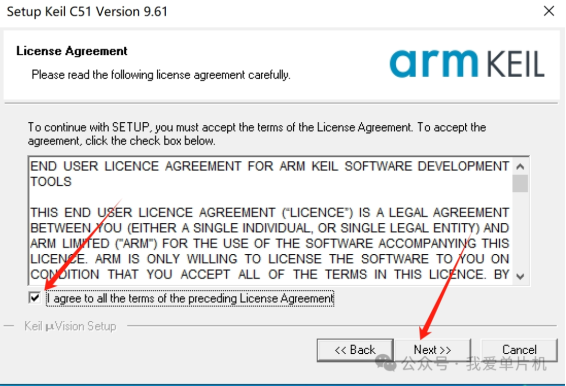

4.勾选【I agreeto all terms…】然后点击【Next>>】。

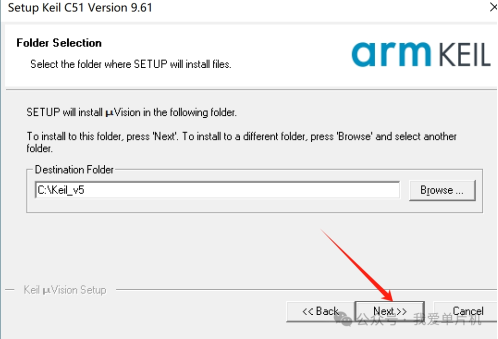

5.修改路径地址中的磁盘符“C”可更改安装位置（如：将C改为D则表示安装到D盘），点击【Next>>】。

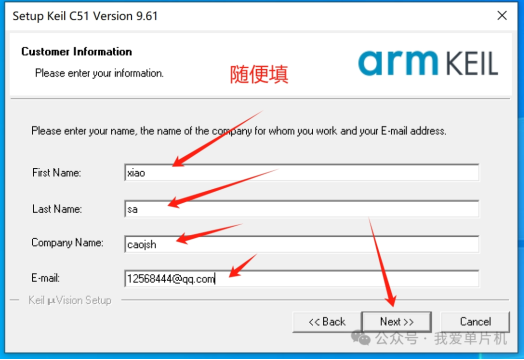

6.输入【First Name、Last Name、Company、Email】（可随便填写），点击【Next>>】。

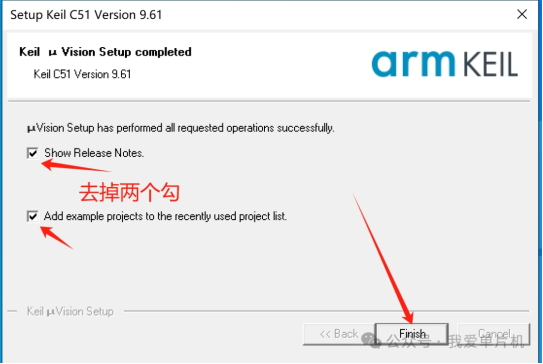

8.取消勾选【ShowRelease Notes】和【Add example…】，点击【Finish】。

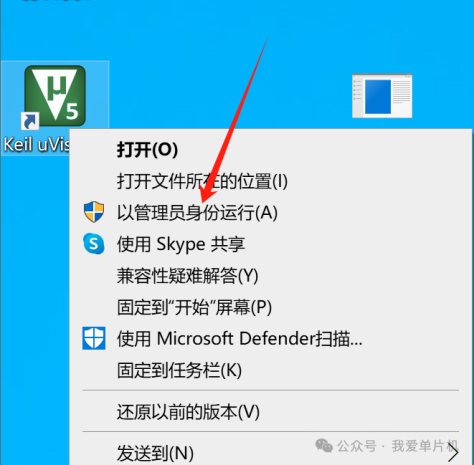

9.鼠标右击桌面【Keil uvision】图标选择【以管理员身份运行】。

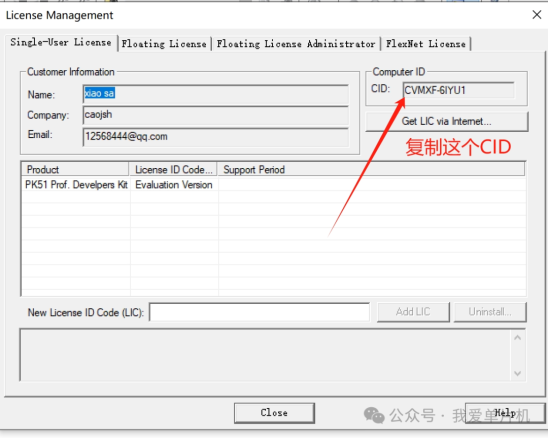

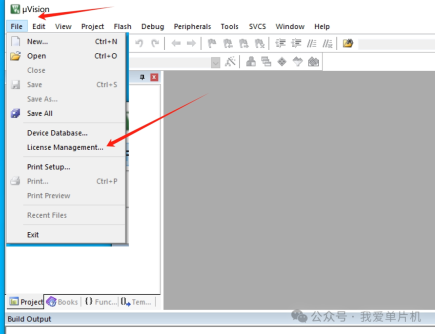

10.点击【File】选择【License Management】（不要关闭此界面）。

11.复制该界面的CID。

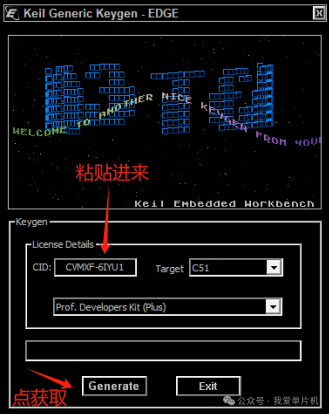

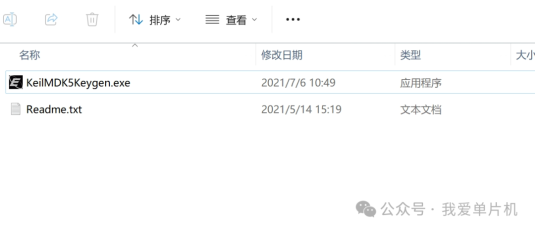

12.打开安装包解压后的【Keil MDK Crack】文件夹，鼠标右击【KeilMDK5Keygen.exe】选择【以管理员身份运行】。

13.生成激活码：①将步骤11复制的CID粘贴到【CID】后的框中；点击【Generate】生成激活码。

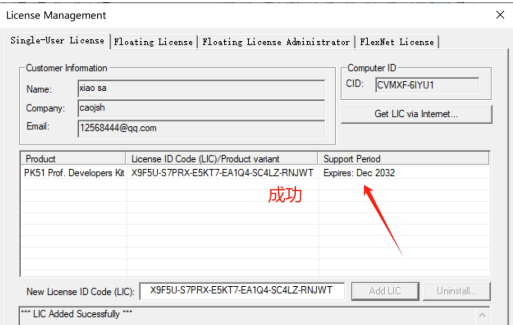

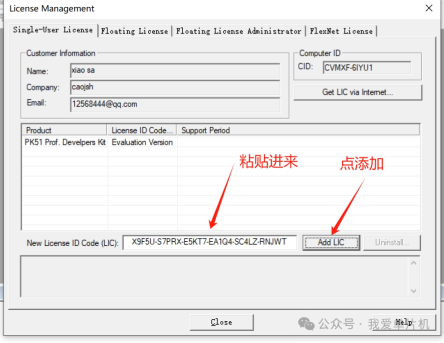

14.输入激活码：①使用快捷键“Ctrl+C”复制激活码；②使用快捷键“Ctrl+V”将激活码粘贴到【New License ID】中；③点击【Add LIC】

15.至此，软件安装完成。打开代码代码工程文件内的该内容。双击可自动打开。
